Программы обработки георадарных данных КРОТ

Специализированная программа «KROT» для сбора, обработки и интерпретации данных, полученных с помощью георадаров серии «Лоза».

Комплект программного обеспечения предназначен для обработки, представления и архивации георадарных данных. Перекачка результатов измерений осуществляется отдельной программой «LOZA». Программа «Крот» работает с форматом данных *.geo, разработанном для георадаров серии «Лоза». Обработанные георадарные данные сохраняются:

в формате *.gem с сохранением результатов обработки,
в формате *.bmp для отчетных графических материалов,
в формате *.txt для стыковки с другими программами обработки и для использования георадарных данных в программах Micromine и AutoCAD.

Опции программы обработки:

автоматическая корректировка длины, шага, рельефа и пространственного положения (для 3D) георадарных профилей по данным регистрации внутреннего GPS или GPS-треков от внешнего GPS навигатора;
обработка георадарных данных в 2D(профиль) и 3D представлении;
ВЧ и НЧ фильтрация георадарных данных,
представление георадарных данных:
- представление в бинарном режиме,
- представление в амплитудном режиме отображения палитрой 128 цветов;
- представление в амплитудном режиме отображения в тонах серого цвета;
- представление в режиме отображения минимумов и максимумов сигнала;
- представление в режиме отображения производной функции амплитуды;
обработка результатов зондирования (построение годографа);
подавление воздушных помех с помощью сложения и умножения, данных профилирования по параллельным профилям;
сохранение файла *.opt c опциями настроек обработки;
выделение границ геологических горизонтов и корректировка мощности слоя по данным полученным по результатам бурения или обработки годографа.

Примеры

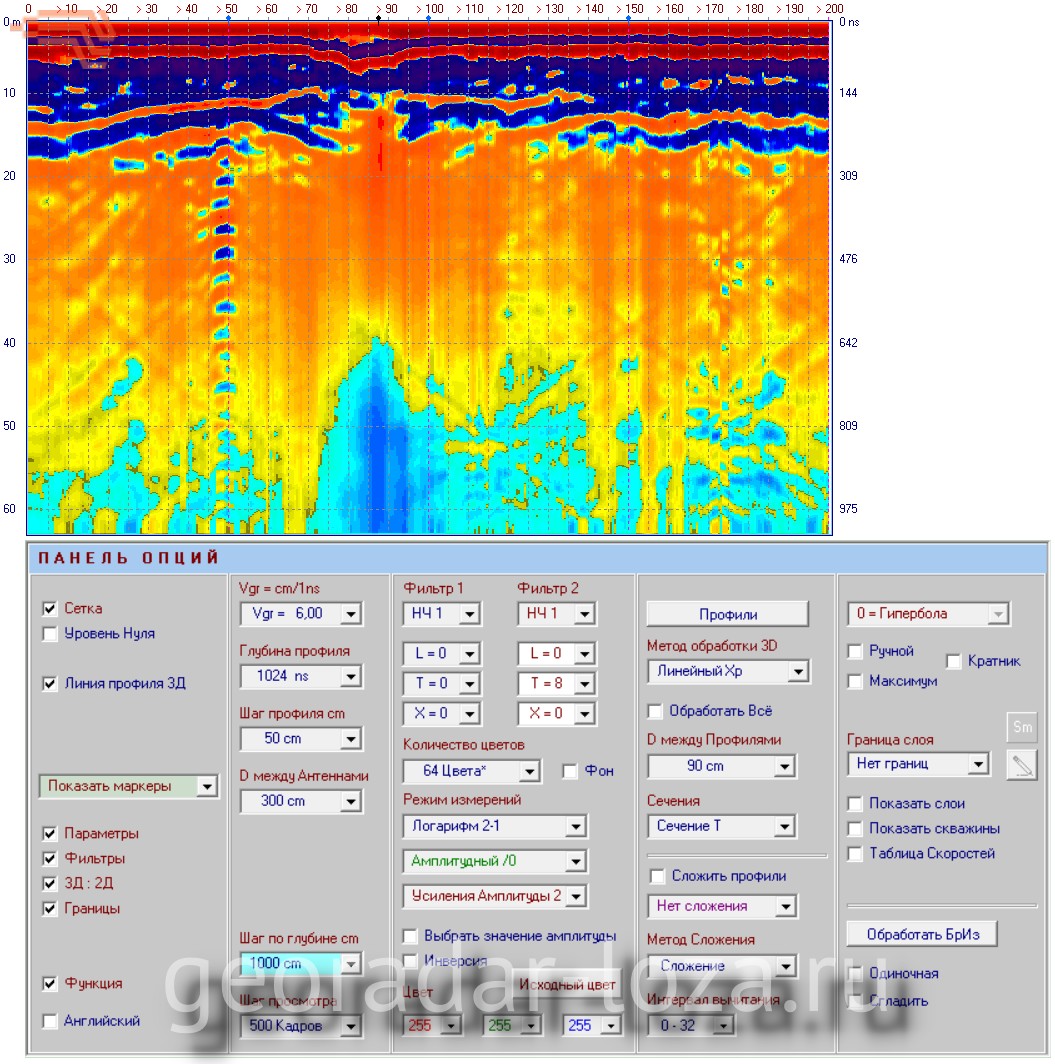

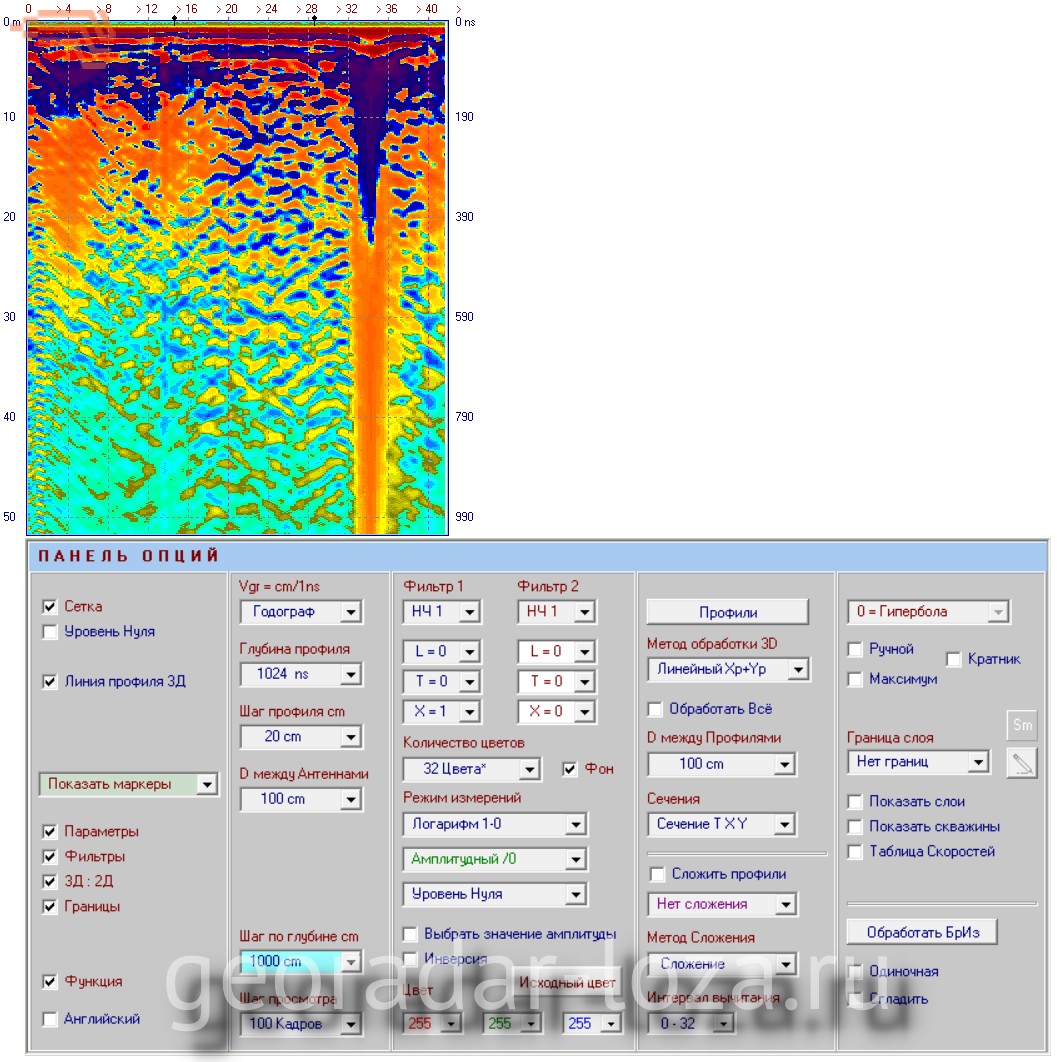

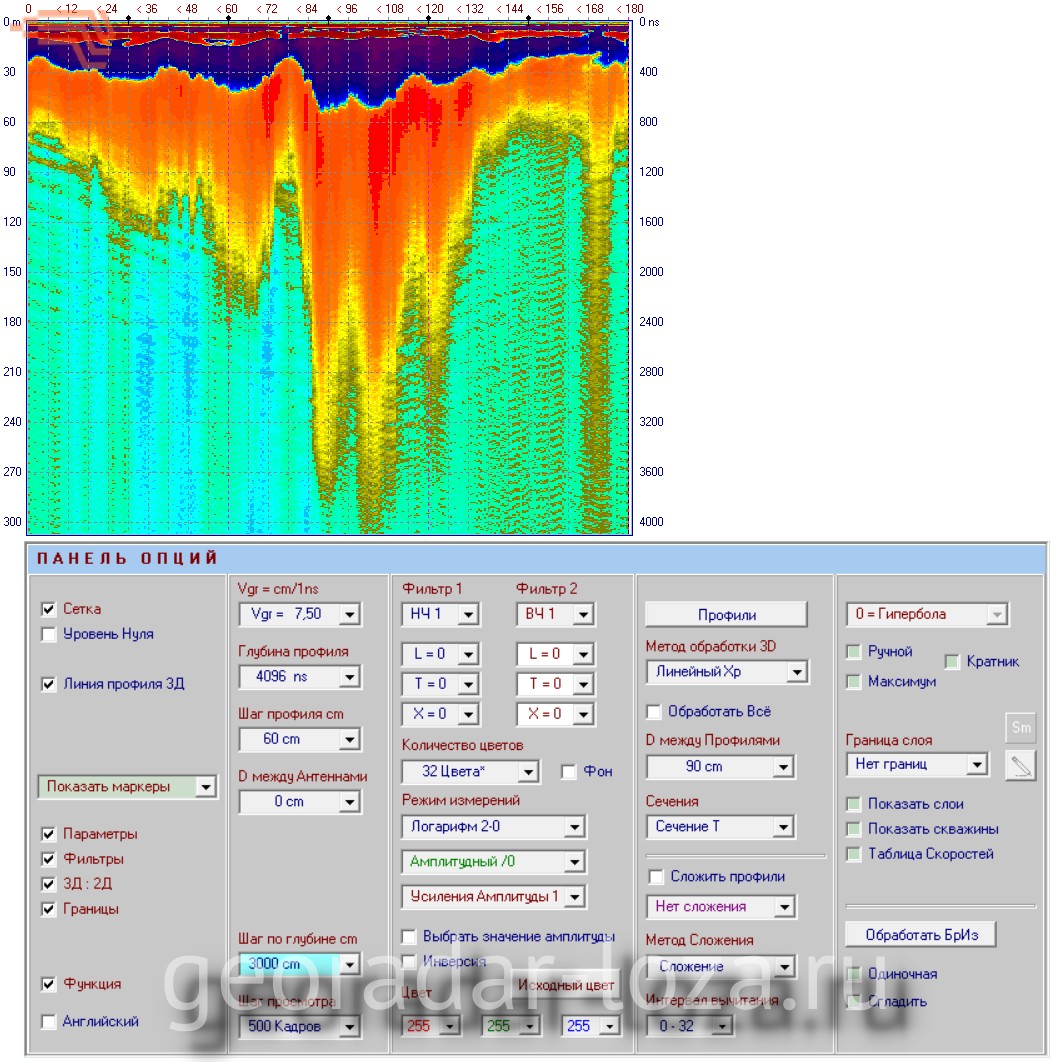

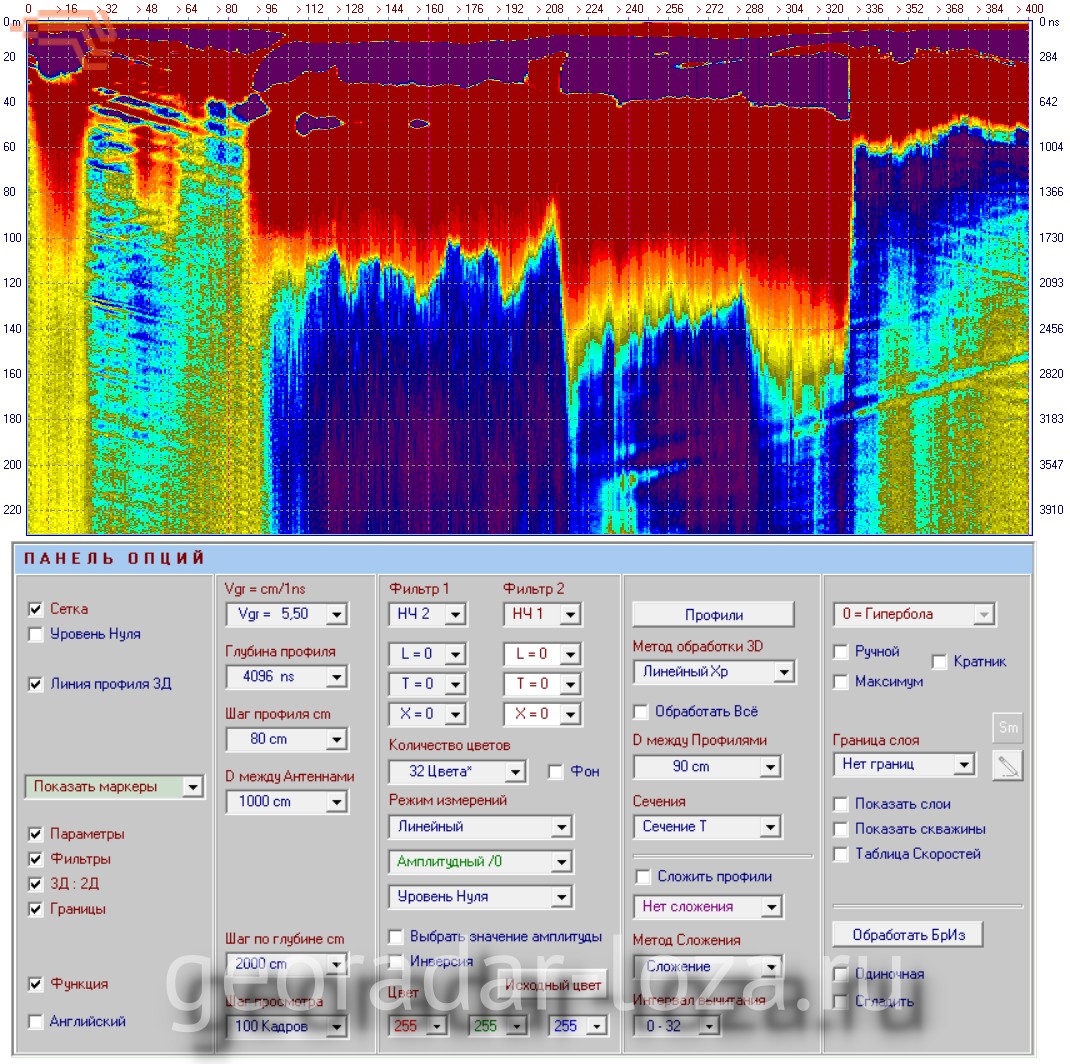

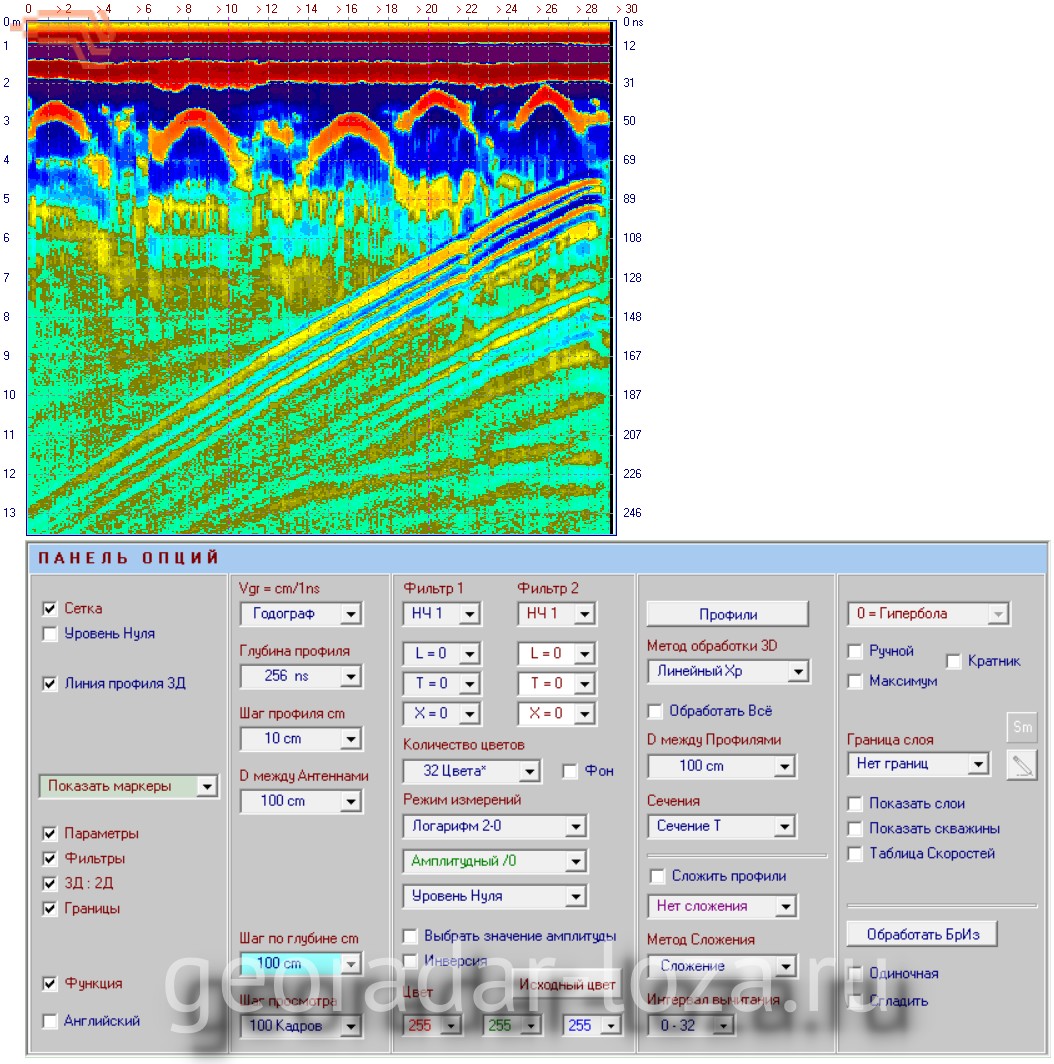

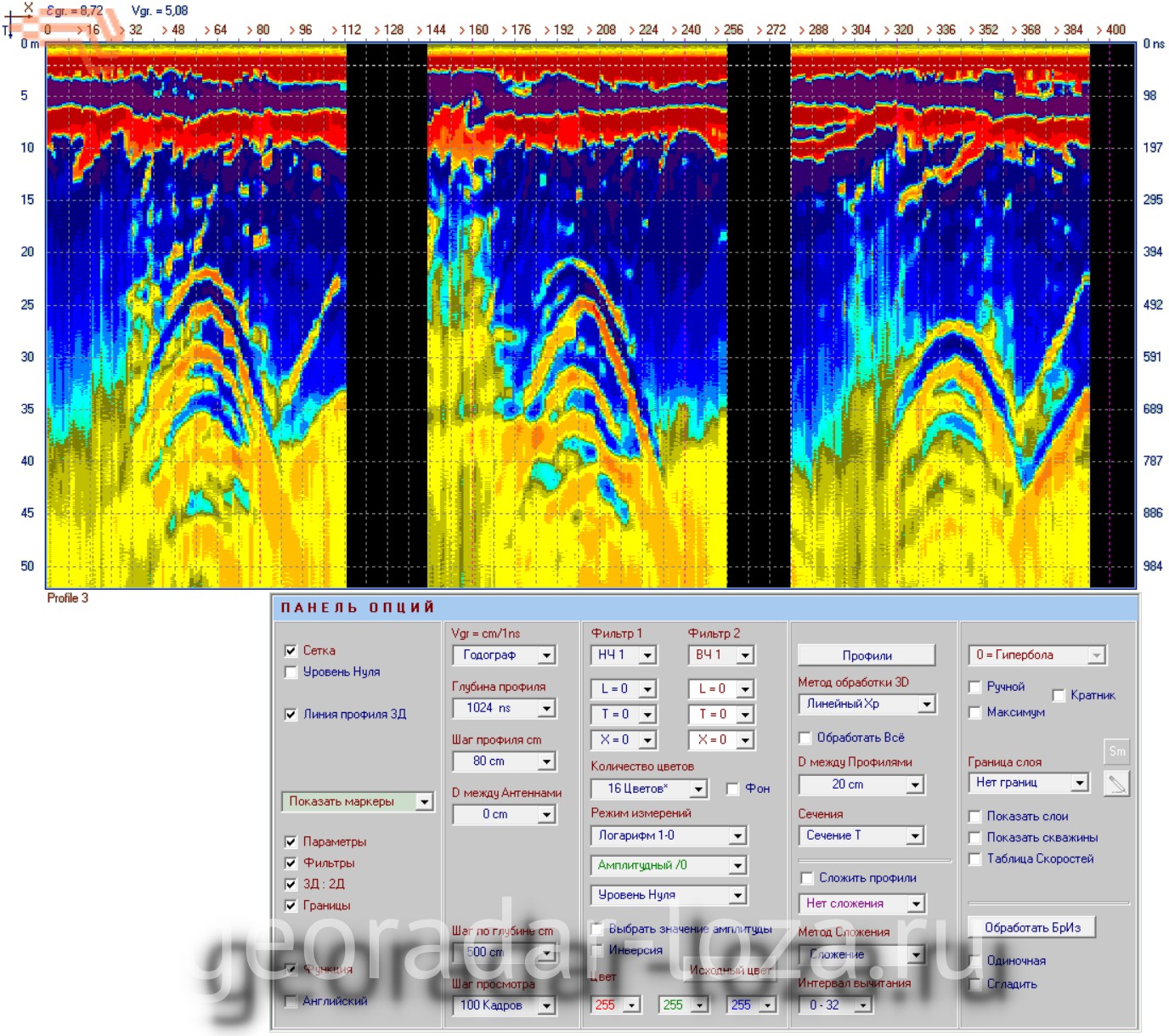

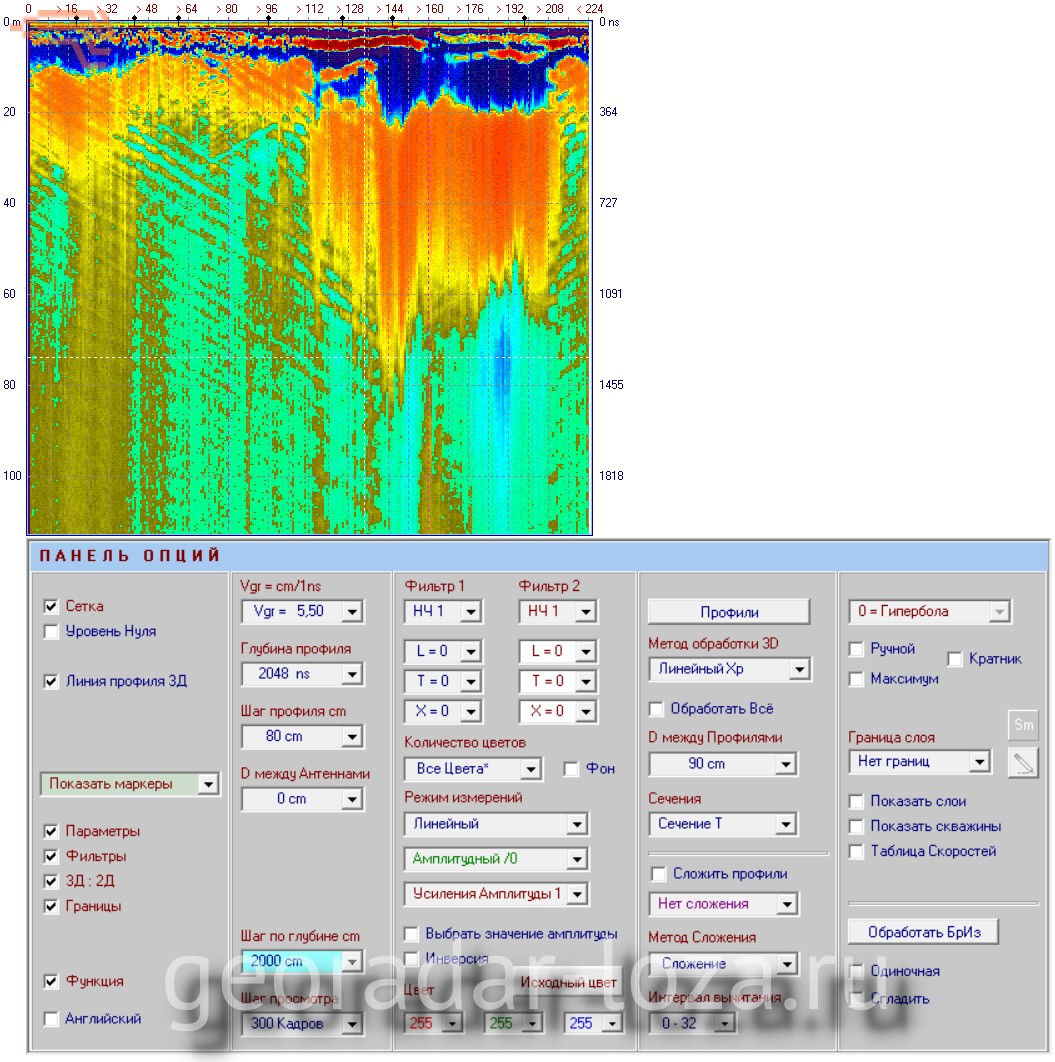

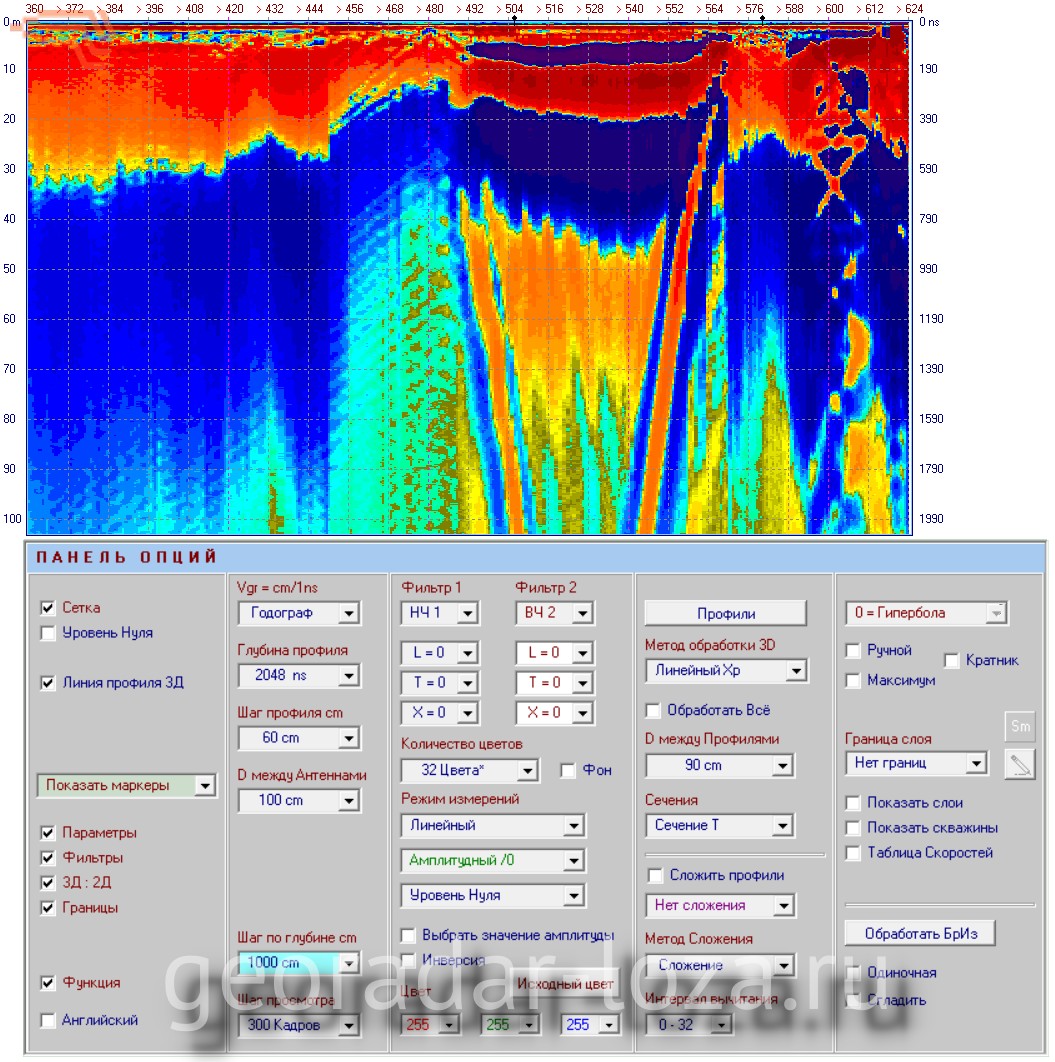

На сайте представлена демонстрационная версия программы «Крот» с помощью которой Вы самостоятельно сможете оценить структуру данных георадара «Лоза» и попробовать варианты обработки. В качестве примеров Вам предлагаются измерения геологических структур и объектов, полученные георадаром Лоза (примеры 1-10):

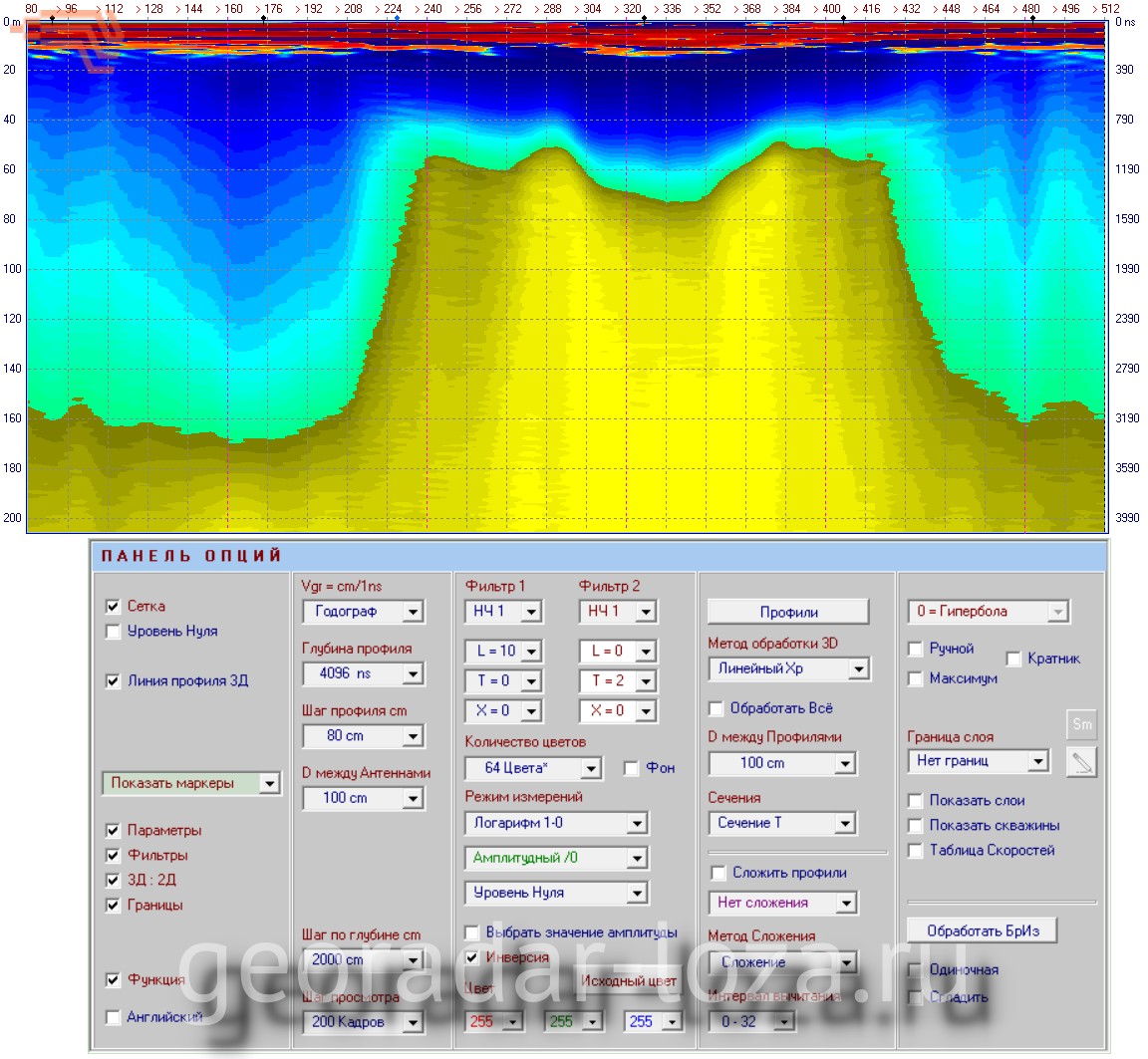

Пример георадарного профиля кимберлитовой трубки (Австралия).
